合成状態

SimpleModeler 0.1.5開発中。

SimpleModelerでは、状態機械モデルからステートマシーン図と状態遷移表を自動生成します。
その新機能として、合成状態(composite state)を持つ状態機械モデルをサポートしました。

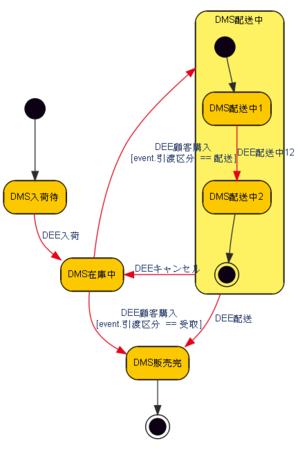

以下のステートマシーン図を自動生成します。

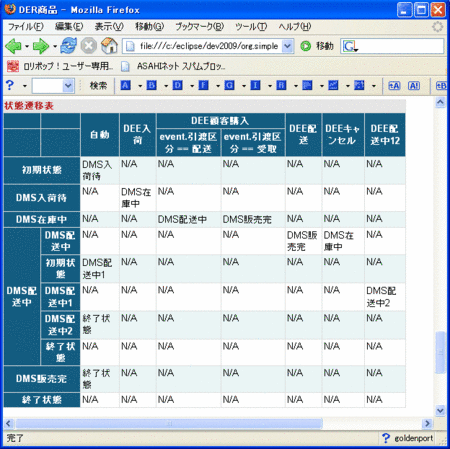

同時に以下の状態遷移表を自動生成します。

クラス図には状態機械の存在と、状態機械が持つ状態、状態遷移を引き起こすイベントも自動的に記述します。

合成状態を持った状態機械モデルが記述できると、かなり本格的な動的モデルを記述することができます。また、プログラムの自動生成でもかなりの処理を自動生成することができます。

以上の機能はSimpleModeler 0.1.5で公開する予定です。
